Nid mater o ddewis yr hyd pibell cywir neu ddewis rîl gyda drwm mwy yn unig yw dewis rîl pibell ddiwydiannol. Daw'r rîl yn rhan o'r system danfon pibell, a rhaid i'w ddrwm, troi, mecanwaith ailddirwyn, canllaw pibell, ffitiadau, ffrâm, a strwythur mowntio weithio gyda'r pibell a'r amgylchedd gweithredu.
Gall rîl a ddewiswyd yn anghywir achosi tynnu'n ôl anghyflawn, tensiwn pibell gormodol, dirwyniad anwastad, blinder pibell cynamserol, gollyngiadau cysylltiad, neu hyd yn oed fethiant mecanyddol. Ar gyfer cymwysiadau diwydiannol, felly dylai'r broses ddethol ddechrau gyda'r amodau gweithredu a'r manylebau pibell.
Mae'r canllaw hwn yn esbonio'r paramedrau allweddol y dylai peirianwyr a phrynwyr offer eu gwerthuso wrth ddewis rîl pibell ddiwydiannol ar gyfer aer cywasgedig, dŵr, olew hydrolig, saim, tanwydd, hylifau glanhau, a chyfryngau diwydiannol eraill.
1. Dechreu gyda'r Hose, Nid y Rîl
Y camgymeriad mwyaf cyffredin wrth ddewis rîl pibell yw dechrau gyda model rîl a ffefrir ac yna ceisio ffitio'r bibell iddo.
Y dull gorau yw diffinio'r gofynion pibell yn gyntaf.
O leiaf, penderfynwch:
- Hyd pibell
- Diamedr mewnol pibell
- Diamedr allanol pibell
- Pwysau pibell
- Pwysau gweithio
- Tymheredd gweithio
- Cyfrwng wedi'i gludo
- Radiws tro lleiaf
- Maint a math y cysylltiad
- Safle gweithio pibell ofynnol
Mae'r paramedrau hyn yn pennu'r capasiti rîl gofynnol, dimensiynau drwm, manyleb troi, grym ailddirwyn, a chyfluniad cysylltiad.
Efallai na fydd rîl sy'n gallu storio 20m o un pibell yn gorfforol yn addas ar gyfer 20m o bibell ddŵr arall gyda diamedr allanol mwy neu bwysau sylweddol uwch.
2. Penderfynwch Hyd y Hose
Hyd pibell yw'r paramedr cynhwysedd cyntaf i'w sefydlu.
Dylai'r hyd gofynnol fod yn seiliedig ar y pellter gwirioneddol rhwng y rîl a'r safle gweithio pellaf, yn hytrach na dim ond dewis y pibell hiraf sydd ar gael.
Ystyriwch:
Hyd pibell gofynnol=pellter gweithio + lwfans gosod
Efallai y bydd angen y lwfans ychwanegol pan fydd yn rhaid i'r pibell symud o gwmpas offer, cyrraedd sawl safle gwaith, neu ddarparu ar gyfer geometreg gosod y rîl.
Fodd bynnag, mae anfanteision i hyd pibell gormodol hefyd:
- Angen rîl mwy
- Mwy o bwysau pibell
- Trorym ailddirwyn uwch
- Mwy o gyfaint storio
- Colli pwysau cynyddol mewn rhai cymwysiadau
- Mwy o ofynion trin gweithredwr
Felly, nid gwneud y mwyaf o hyd pibell yw'r amcan ond yn hytrach darparu cyrhaeddiad gweithio digonol.
3. Gwiriwch Diamedr Mewnol Hose
Mae diamedr mewnol pibell, neu ID pibell, yn effeithio ar lif hylif a cholli pwysau.
Er enghraifft, efallai y bydd angen diamedr mewnol penodol ar bibell aer sy'n cyflenwi offeryn niwmatig i gynnal llif aer digonol. Yn yr un modd, rhaid i systemau hydrolig gynnal llif digonol heb greu gostyngiad pwysau gormodol.
Rhaid i gysylltiadau mewnfa, swivel ac allfa'r rîl hefyd gynnwys yr ID pibell a ddewiswyd.
Dilyniant dethol symlach yw:
Llif gofynnol → ID pibell → Maint cysylltiad → Manyleb Swivel → Ffurfweddiad Reel
Peidiwch â dewis rîl yn seiliedig ar ddimensiynau allanol yn unig tra'n anwybyddu'r llwybr llif mewnol.
4. Mesur Diamedr Allanol Hose
Diamedr allanol pibell yw un o'r paramedrau cynhwysedd rîl pwysicaf.
Mae'r drwm yn storio'r bibell yn ôl ei ddiamedr allanol, nid ei diamedr y tu mewn.
Mae pibell OD mwy yn golygu bod yn rhaid cynnwys mwy o ddeunydd ar y drwm am yr un hyd pibell.
Er enghraifft, efallai y bydd gan ddau bibell 15m ofynion rîl hollol wahanol os oes gan un OD 10 mm a bod gan y llall OD 20 mm.
Mae Hose OD yn effeithio ar:
- Lled drwm
- Diamedr drwm
- Nifer yr haenau troellog
- Cyfanswm capasiti rîl
- Dimensiynau rîl
- Trorym ailddirwyn
Wrth ofyn am rîl pibell gan wneuthurwr, mae darparu'r OD pibell wirioneddol yn llawer mwy defnyddiol na nodi ID y bibell yn unig.
5. Cyfrifwch y Capasiti Rîl Hose Gofynnol
Unwaith y bydd hyd pibell ac OD yn hysbys, gellir gwerthuso cynhwysedd storio'r rîl.
Mae'r capasiti sydd ar gael yn dibynnu ar:
- Diamedr craidd drwm
- Lled drwm
- Diamedr fflans
- Hose OD
- Nifer yr haenau
- Trefniant dirwyn i ben
Gall drwm mwy gynnwys mwy o bibell, ond mae cynyddu maint y drwm hefyd yn effeithio ar ofynion mecanyddol y rîl.
Mae'r radiws troellog effeithiol yn newid wrth i haenau pibell gronni. Mae hyn yn golygu nad yw rîl o reidrwydd yn ymddwyn yn union yr un fath pan fydd y drwm yn llawn a phan nad oes ond ychydig o bibell ar ôl.
Ar gyfer riliau awtomatig, mae'r radiws newidiol hwn yn arbennig o bwysig oherwydd ei fod yn dylanwadu ar y trorym sydd ei angen ar gyfer tynnu'n ôl.
6. Gwiriwch Radiws Bend Isafswm y Hose
Dylid gwirio'r radiws tro lleiaf bob amser cyn dewis y drwm.
Pan fydd y bibell yn lapio o amgylch y rîl, mae'n destun plygu. Os yw'r drwm yn rhy fach, efallai y bydd y bibell yn cael ei orfodi y tu hwnt i'r crymedd a ganiateir.
Gall plygu gormodol dro ar ôl tro gyfrannu at:
- Blinder atgyfnerthu pibell
- Gorchudd cracio
- Anffurfiad
- Ffitio straen
- Llai o fywyd gwasanaeth
Mae hyn yn arbennig o bwysig ar gyfer pibellau hydrolig a -pwysedd uchel.
Yr egwyddor sylfaenol yw: Dylai diamedr drwm fod yn gydnaws â radiws tro lleiaf y bibell.
Ni ddylid byth dewis rîl dim ond oherwydd bod ei chynhwysedd storio yn ymddangos yn ddigonol.
7. Dewiswch y Dull Ailddirwyn Cywir
Mae'r mecanwaith ailddirwyn yn pennu sut mae'r bibell yn dychwelyd i'r rîl.
Y prif opsiynau yw:
- Ailddirwyn y gwanwyn
- Crank llaw

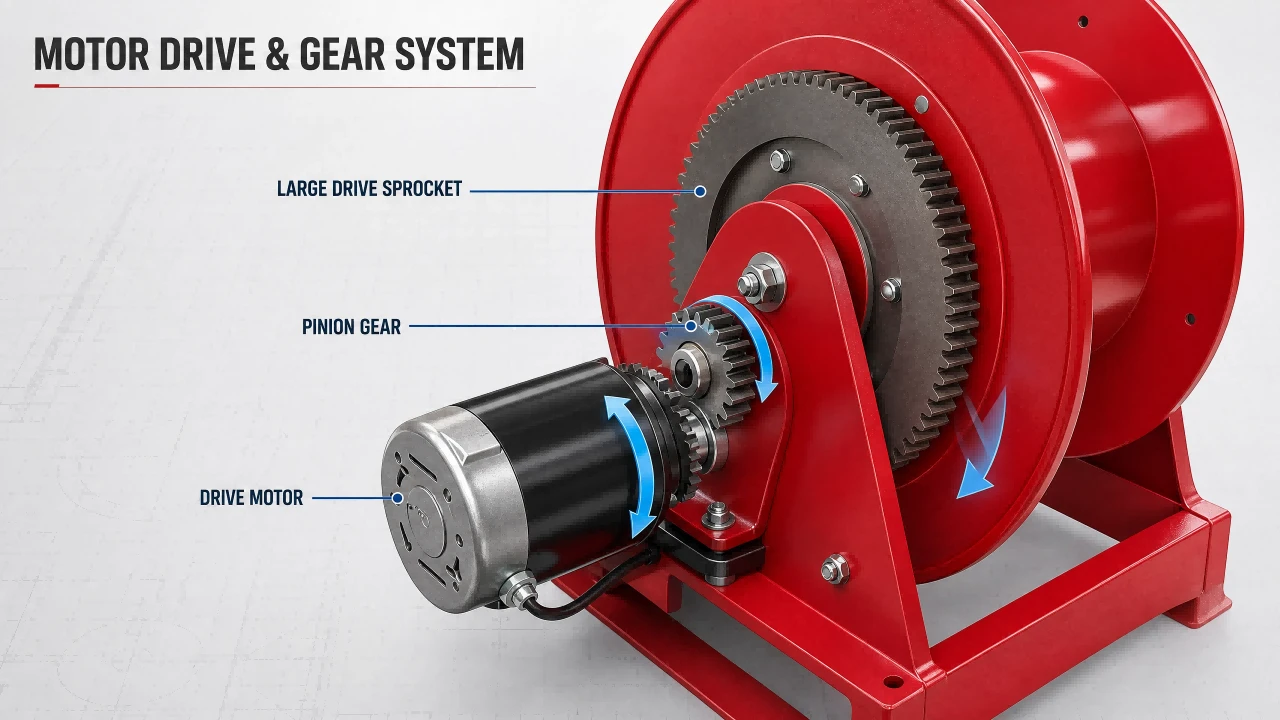

- Modur trydan
- Modur hydrolig
- Gyriant niwmatig
Mae'r dewis yn dibynnu'n fawr ar bwysau pibell ac amlder gweithredu.
| Math Ailddirwyn | Mwyaf Addas ar gyfer | Prif Ystyriaeth |
|---|---|---|
| Wedi'i yrru-gwanwyn | Defnydd â llaw yn aml | Torque gwanwyn |
| Crank{0}}llaw | Pibellau hir neu drwm | Ymdrech weindio â llaw |
| Modur trydan | Gweithrediad aml / awtomataidd | Pŵer modur a rheolaeth |
| Modur hydrolig | Offer symudol | Cydweddoldeb system hydrolig |
| Gyriant niwmatig | Amgylcheddau diwydiannol dethol | Cyflenwad a rheolaeth aer |
Nid oes mecanwaith ailddirwyn gwell yn gyffredinol.
Gall rîl sbring fod yn ddelfrydol ar gyfer pibell aer gweithdy ond yn amhriodol ar gyfer pibell hydrolig trwm iawn. I'r gwrthwyneb, efallai na fydd angen rîl fodur ar gyfer pibell fer, ysgafn a ddefnyddir yn achlysurol yn unig.
8. Sut i Ddewis y Rîl Wedi'i Yrru'r Gwanwyn Cywir-
Ar gyfer riliau a yrrir gan y gwanwyn, nid y sbring ei hun yn unig yw'r paramedr pwysicaf ond y berthynas rhwng:
Torque gwanwyn + radiws drwm + pwysau pibell + hyd pibell
Rhaid i'r gwanwyn ddarparu digon o trorym i dynnu'r bibell yn ôl trwy gydol ei ystod weithredu.
Os yw'r gwanwyn yn rhy fach:
- Gall pibell ddod i ben cyn tynnu'n ôl yn llawn.
- Gall yr adran olaf aros y tu allan i'r rîl.
- Efallai y bydd angen i'r gweithredwr wthio'r bibell yn ôl â llaw.
Os yw'r gwanwyn yn rhy fawr:
- Efallai y bydd angen gormod o rym i osod pibelli.
- Gall tynnu'n ôl fynd yn rhy ymosodol.
- Gall ffitiadau a chydrannau pibell brofi llwyth sioc diangen.
Mae sbring sydd wedi'i gydweddu'n gywir yn darparu tynnu'n ôl wedi'i reoli yn hytrach na dim ond y grym tynnu mwyaf.
9. Ystyried Pwysau Gweithio
Mae pwysau gweithio yn hanfodol ar gyfer riliau sy'n cario hylifau neu nwyon dan bwysedd.
Dylid gwerthuso'r sgôr pwysau ar gyfer y llwybr llif cyflawn, gan gynnwys:
- Hose
- Troelli
- Cilfach
- Allfa
- Ffitiadau
- Falfiau, os cynhwysir
- Cysylltiadau
Er enghraifft, nid yw gosod pibell bwysedd uchel ar rîl yn awtomatig yn gwneud y cynulliad rîl cyfan yn addas ar gyfer gwasanaeth gwasgedd uchel.
Rhaid i'r troelli a'r ffitiadau fod â graddfeydd pwysau cydnaws.
Rheol ddethol ddefnyddiol yw: Dylai gallu pwysedd y cynulliad cyflawn fod yn addas ar gyfer y pwysau gweithredu mwyaf a fwriedir, gan gynnwys yr amodau gweithredu a'r gofynion diogelwch perthnasol.
10. Peidiwch ag Anwybyddu Pigau Pwysau
Nid pwysau gweithio arferol yw'r pwysau uchaf a brofir gan y system bibellau bob amser.
Gall systemau hydrolig, offer glanhau, a chymwysiadau eraill dan bwysau brofi cynnydd dros dro mewn pwysau.
Felly, dylai'r broses ddethol wahaniaethu rhwng:
- Pwysau gweithio arferol
- Pwysau gweithredu uchaf
- Pwysedd dros dro neu bigau pwysau
Ar gyfer riliau pibell hydrolig yn arbennig, dylid gwerthuso'r cynulliad cyflawn yn ôl y cylched hydrolig gwirioneddol yn hytrach na dim ond ei bwysau gweithredu enwol.
11. Cydweddwch y Rîl â'r Tymheredd Gweithio
Mae tymheredd yn effeithio ar ddeunyddiau pibell, morloi, cydrannau troi, ac ireidiau.
Dylid gwerthuso'r rîl yn ôl ystod tymheredd gwirioneddol y cais.
Mae ystyriaethau nodweddiadol yn cynnwys:
Tymheredd amgylchynol
Gall gosodiadau awyr agored brofi newidiadau tymheredd sylweddol.
Tymheredd canolig
Gall dŵr poeth, olewau wedi'u gwresogi, a hylifau poeth eraill osod gofynion ychwanegol ar bibellau a deunyddiau selio.
Ymbelydredd gwres
Gall rîl a osodir yn agos at ffwrneisi, injans, systemau gwacáu, neu ffynonellau gwres eraill brofi tymereddau sy'n sylweddol wahanol i'r aer o'i amgylch.
Felly, dylai cydweddoldeb tymheredd gwmpasu'r amgylchedd gweithredu cyflawn, nid dim ond yr hylif ei hun.
12. Nodi'r Cyfrwng a Gludir
Rhaid i'r rîl pibell fod yn gydnaws â'r cyfrwng sy'n cael ei gludo.
| Wedi'i gludo Canolig | Ffactorau Dewis Pwysig |
|---|---|
| Aer cywasgedig | Pwysedd, llif aer, ID pibell, cysylltiad |
| Dwfr | Pwysedd, tymheredd, ymwrthedd cyrydiad |
| Olew hydrolig | Pwysedd, radiws tro, ffitiadau, atgyfnerthu pibell |
| Saim | Gallu-pwysedd uchel, troi, adeiladu pibell |
| Diesel/tanwydd | Cydweddoldeb cemegol, selio deunyddiau |
| Hylif glanhau | Cydnawsedd cemegol, tymheredd |
| Cemegau | Cydnawsedd y bibell a'r gydran wedi'i gwlychu |
Mae'r swivel a'r morloi yn arbennig o bwysig oherwydd eu bod yn dod i gysylltiad uniongyrchol â'r cyfrwng cludo.
13. Dewiswch y Swivel Cywir
Mae'r troi yn elfen hanfodol oherwydd ei fod yn cysylltu'r drwm cylchdroi â'r system gyflenwi sefydlog.
Wrth ddewis y swivel, gwiriwch:
- Pwysau gweithio
- Amrediad tymheredd
- Cydweddoldeb hylif
- Maint y fewnfa
- Maint allfa
- Math o edau
- System selio
- Cylchdroi gofynnol
- Deunydd
Ar gyfer-gwasanaeth dŵr gwasgedd isel, gall y gofynion troi fod yn gymharol syml.
Ar gyfer cymwysiadau saim neu hydrolig pwysedd uchel, fodd bynnag, mae dewis troi yn dod yn llawer mwy heriol.
Dylid gwerthuso'r swivel fel cydran sy'n cynnwys pwysau yn hytrach na'i drin fel ffitiad cylchdroi syml.
14. Dewiswch y Cyfluniad Mowntio Cywir
Gall yr un rîl pibell ymddwyn yn wahanol yn dibynnu ar sut y caiff ei osod.
Mae cyfluniadau mowntio cyffredin yn cynnwys:
- Wal{0}}wedi'i osod
- Nenfwd-wedi'i osod
- Llawr{0}}wedi'i osod
- Cerbyd-wedi'i osod
- Peiriant-wedi'i osod
- Cabinet/clostir-wedi'i osod
Wal{0}}Wedi'i osod
Yn addas ar gyfer gweithdai, gorsafoedd cynnal a chadw, ardaloedd cynhyrchu, a baeau gwasanaeth.
Dylid gosod y rîl fel y gall y bibell symud yn naturiol heb lwytho ochrol gormodol.
Nenfwd-Wedi'i osod
Yn ddefnyddiol lle mae arwynebedd llawr yn gyfyngedig neu lle mae angen i bibellau ddisgyn oddi uchod.
Rhaid i'r strwythur ategol allu cario llwyth statig a deinamig y rîl a'r pibell.
Cerbyd{0}}Wedi'i osod
Yn gyffredin ar gyfer tryciau gwasanaeth, cerbydau iro, offer amaethyddol, a systemau cynnal a chadw symudol.
Rhaid i'r rîl oddef:
- Dirgryniad
- Sioc
- Symudiad cerbyd
- Newid cyfeiriadedd pibell
- Lle gosod cyfyngedig
Llawr{0}}Wedi'i osod
Yn addas lle mae'n rhaid i'r rîl ddarparu mynediad pibell ddŵr ar draws ardal waith ddynodedig.
Rhaid i'r sylfaen mowntio aros yn sefydlog wrth ddefnyddio pibell.
15. Gwerthuswch y Cyfeiriad Tynnu Pibell
Mae cyfeiriad tynnu yn aml yn cael ei anwybyddu wrth ddewis rîl.
Os yw'r pibell fel arfer yn cael ei dynnu'n uniongyrchol i ffwrdd o'r rîl, mae'r llwybr llwyth yn gymharol syml.
Os yw'r gweithredwr yn aml yn tynnu'r bibell i'r ochr, gall y rîl brofi grymoedd ochrol ychwanegol.
Gall tynnu ochr effeithio ar:
- Llwytho canllaw pibell
- Aliniad drwm
- Mowntio cromfachau
- Gan gadw llwythi
- Cysondeb dirwyn pibell
Ar gyfer rhaglenni sy'n gofyn am symud dros ardal waith eang, efallai y bydd angen cyfluniad rîl wedi'i osod ar ganllaw neu droelli addas.
16. Dewiswch Rhwng Dyluniadau Rîl Agored ac Amgaeëdig
Dylai amodau amgylcheddol benderfynu a yw dyluniad agored neu gaeedig yn fwy priodol.
Rîl Agored
Mae manteision yn cynnwys:
- Archwiliad gweledol hawdd
- Mynediad hawdd ar gyfer cynnal a chadw
- Gosod pibell newydd yn syth
- Adeiladwaith syml yn gyffredinol
Rîl Amgaeëdig
Gall tŷ caeedig ddarparu amddiffyniad ychwanegol rhag:
- Llwch
- Dwfr
- Halogiad olew
- Effaith fecanyddol
- Amlygiad awyr agored
Fodd bynnag, gall dyluniad lloc effeithio ar afradu gwres, mynediad cynnal a chadw, a dimensiynau cyffredinol.
Felly, dylai'r dewis fod yn seiliedig ar yr amgylchedd gweithredu gwirioneddol.
17. Ystyriwch Gynllun Canllaw Pibell
Mae canllaw pibell yn dod yn arbennig o bwysig pan fydd y gweithredwr yn tynnu'r pibell i wahanol gyfeiriadau.
Gall canllaw rholer leihau ffrithiant a helpu i reoli'r llwybr pibell.
Wrth ddewis canllaw, ystyriwch:
- Hose OD
- Tynnu cyfeiriad
- Diamedr rholer canllaw
- Deunydd cyswllt
- Ystod symud gofynnol
- Amodau amgylcheddol
Ni ddylai'r canllaw greu radiws tro sy'n llai na'r caniatâd pibell.
18. Ystyried Amlder Gweithredu a Bywyd Beicio
Mae gan rîl a ddefnyddir bum gwaith y dydd ofynion gwahanol iawn i un a ddefnyddir gannoedd o weithiau'r dydd.
Mae amlder gweithredu yn effeithio ar y ddyletswydd ddisgwyliedig o:
- Gwanwyn
- Bearings
- Troelli
- Mecanwaith ratchet
- Hose
- Rholeri canllaw
- System gyrru
Ar gyfer cymwysiadau beicio uchel, mae bywyd beicio yn dod yn fanyleb brynu bwysig.
Felly, dylid gwerthuso rîl yn ôl pa mor aml y bydd yn cael ei defnyddio a'i thynnu'n ôl, nid dim ond faint o bibell y gall ei storio.
19. Dewiswch Ddeunyddiau Yn ôl yr Amgylchedd
Dylai dewis deunydd adlewyrchu amlygiad amgylcheddol.
Mae ystyriaethau cyffredin yn cynnwys:
- Dur carbon
- Dur di-staen
- Alwminiwm
- Plastigau peirianneg
- Cotiadau sy'n gwrthsefyll cyrydiad
Ar gyfer gweithdai dan do cyffredin, gall dur carbon wedi'i orchuddio fod yn ddigon.
Ar gyfer amgylcheddau awyr agored, llaith, arfordirol, cemegol neu olchi i lawr, efallai y bydd angen mwy o ymwrthedd cyrydiad.
Dylai dewis deunydd ystyried yr amgylchedd allanol a'r cyfrwng cludo.
20. Gwiriwch Llwyth Mowntio'r Reel
Rhaid i'r system mowntio gynnal mwy na'r rîl wag.
Mae cyfanswm y llwyth yn cynnwys:
Pwysau rîl + pwysau pibell + ffitiadau + llwythi gweithredu deinamig
Pan fydd y gweithredwr yn tynnu pibell i'r ochr neu'n gyflym, gall y strwythur mowntio brofi grymoedd y tu hwnt i'r pwysau statig.
Ar gyfer-riliau wedi'u gosod ar gerbyd, dylid ystyried dirgryniadau a llwythi sioc hefyd.
Mae hyn yn gwneud dylunio braced yn rhan bwysig o ddewis rîl.
21. Gwiriwch Fanylebau Cysylltiad
Cyn prynu rîl, gwiriwch:
- edau fewnfa
- Edau allfa
- Maint cysylltiad
- Safon edau
- Math o ffitiad pibell
- Cyfluniad troi
- Cyfeiriadedd cysylltiad
Gall rîl sy'n addas yn fecanyddol greu problemau gosod o hyd os nad yw ei gysylltiadau'n cyd-fynd â'r pibellau neu'r cynulliad pibelli presennol.
Ar gyfer offer diwydiannol rhyngwladol, dylid nodi safonau edau yn glir yn hytrach na thybio bod meintiau cysylltiad enwol yn gyfnewidiol.
22. Cymharu Manylebau Hose Reel fel System Gyflawn
Dylai cymhariaeth dechnegol ddefnyddiol edrych y tu hwnt i un paramedr.
| Manyleb | Cwestiynau i'w Gofyn |
|---|---|
| Hyd pibell | A all y rîl storio'r hyd gweithio cyflawn? |
| ID pibell | A yw'r llwybr llif yn ddigonol? |
| Hose OD | A oes gan y drwm gapasiti digonol? |
| Pwysau gweithio | A yw'r holl gydrannau sy'n cario pwysau-yn cael eu graddio'n unol â hynny? |
| Tymheredd | A yw pibell, morloi a throi yn gydnaws? |
| Canolig | A yw deunyddiau wedi'u gwlychu yn gemegol gydnaws? |
| Radiws plygu | A yw diamedr y drwm yn addas? |
| Ailddirwyn | A yw gwanwyn, crank, neu yrru modur yn briodol? |
| Mowntio | A ellir gosod y rîl yn y sefyllfa ofynnol? |
| Tywysydd | A ellir tynnu'r bibell o'r cyfarwyddiadau gofynnol? |
| Amlder beicio | A yw'r rîl wedi'i gynllunio ar gyfer y ddyletswydd ddisgwyliedig? |
| Amgylchedd | A yw amddiffyniad rhag cyrydiad a halogiad yn ddigonol? |
Mae'r dull hwn yn atal y camgymeriad cyffredin o gymharu riliau yn seiliedig yn unig ar bris, hyd pibell, neu bwysau uchaf.
23. Camgymeriadau Cyffredin Dewis Rîl Pibell
Camgymeriad 1: Dewis yn ôl Hyd Hose yn unig
Nid yw capasiti 20 m yn golygu bod pob pibell 20m yn gydnaws.
Rhaid ystyried pibell OD a phwysau hefyd.
Camgymeriad 2: Anwybyddu Radiws Tro Lleiaf
Gall drwm sy'n rhy fach bwysleisio'r bibell dro ar ôl tro.
Camgymeriad 3: Edrych ar Bwysedd Pibell yn Unig
Rhaid i'r troi a'r ffitiadau hefyd wrthsefyll y pwysau gweithredu.
Camgymeriad 4: Defnyddio Gwanwyn Gorfawr
Nid yw mwy o rym tynnu'n ôl o reidrwydd yn well.
Gall grym gormodol y gwanwyn ei gwneud hi'n anodd defnyddio a chynyddu sioc tynnu'n ôl.
Camgymeriad 5: Anwybyddu Cyfeiriad Mowntio
Gall yr un rîl ymddwyn yn wahanol yn dibynnu ar gyfeiriadedd gosod a chyfeiriad tynnu.
Camgymeriad 6: Dewis Deunyddiau Heb Ystyried y Canolig
Efallai na fydd deunydd sy'n addas ar gyfer dŵr yn addas ar gyfer tanwydd, cemegau ymosodol, neu hylifau diwydiannol penodol.
Camgymeriad 7: Anwybyddu Amlder Gweithredu
Efallai na fydd rîl ar gyfer defnydd cynnal a chadw achlysurol yn briodol ar gyfer gweithrediad cylch uchel parhaus.
24. Proses Dethol Rîl Pibell Diwydiannol Ymarferol
Ar gyfer caffael peirianneg, mae'r dilyniant canlynol yn effeithiol:
Cam 1 - Adnabod y rhaglen
Penderfynwch a fydd y rîl yn cael ei ddefnyddio ar gyfer aer, dŵr, olew hydrolig, saim, tanwydd, glanhau, neu gyfrwng arall.
Cam 2 - Diffiniwch fanylebau'r bibell ddŵr
Cofnodi hyd pibell, ID, OD, pwysau, pwysedd, tymheredd, a radiws tro lleiaf.
Cam 3 - Pennwch y safle gosod
Diffiniwch osod wal, nenfwd, llawr, cerbyd neu beiriant.
Cam 4 - Dewiswch y mecanwaith ailddirwyn
Dewiswch gwanwyn, crank llaw, trydan, hydrolig, neu yrru niwmatig.
Cam 5 - Gwirio cynhwysedd drymiau
Cadarnhewch y gall y drwm gynnwys hyd y bibell gyfan ac OD.
Cam 6 - Gwirio gwasgedd a thymheredd
Gwiriwch y pibell, y troelli, y ffitiadau, y morloi a'r cynulliad rîl.
Cam 7 - Gwerthuso amodau amgylcheddol
Ystyriwch lwch, lleithder, cyrydiad, dirgryniad, effaith, amlygiad awyr agored, ac amodau safle eraill.
Cam 8 - Gwirio cysylltiadau
Cadarnhewch gilfach, allfa, edau, a chydnawsedd ffitiadau.
Cam 9 - Gwerthuso cylch dyletswydd
Pennu amlder gweithredu dyddiol disgwyliedig a bywyd gwasanaeth gofynnol.
Cam 10 - Cadarnhewch y ffurfweddiad cyflawn
Gofynnwch am luniad technegol neu daflen fanyleb yn dangos dimensiynau'r rîl, cysylltiadau, trefniant mowntio, cynhwysedd pibell, a pharamedrau gweithredu.
25. Rhestr Wirio Dewis Rîl Hose Diwydiannol
Cyn gosod archeb, gellir defnyddio'r rhestr wirio ganlynol:
Casgliad
Yn ei hanfod, mae dewis rîl pibell ddiwydiannol yn ymarfer sy'n cyfateb i'r system.
Rhaid i'r rîl gywir gyd-fynd â hyd y pibell, diamedr mewnol, diamedr allanol, pwysau, pwysau, tymheredd, canolig, a radiws tro lleiaf, tra bod yn rhaid i'r rîl ei hun ddarparu'r gallu drwm priodol, troi, mecanwaith ailddirwyn, strwythur mowntio, a chanllawiau pibell.
Ar gyfer pibellau ysgafn a ddefnyddir yn aml, gall rîl a yrrir gan sbring ddarparu tynnu'n ôl awtomatig syml. Mae'n bosibl y bydd angen cyfluniad a yrrir gan y llaw-cranc neu fodur-ar bibellau hirach neu drymach. Mae cymwysiadau hydrolig a saim pwysedd uchel yn gofyn am sylw arbennig i gyfraddau troi, adeiladu pibell, ffitiadau a geometreg drymiau.
Felly, y dull dethol mwyaf dibynadwy yw:
Cais → Pibell → Cynhwysedd → Ailddirwyn → Swivel → Mowntio → Amgylchedd → Beicio Dyletswydd
Unwaith y bydd y paramedrau hyn wedi'u diffinio, gellir dewis y rîl yn seiliedig ar ofynion peirianneg yn hytrach nag ymddangosiad neu hyd pibell enwol yn unig.
