Cyfluniad Cebl a Data Technegol
Mae math o gebl, manyleb drawsdoriadol, hyd, foltedd, cerrynt, ategolion, a phwysau cyffredinol yn ffactorau pwysig wrth ddewis cyfluniad rîl priodol. Mae'r data canlynol yn darparu'r cyfuniadau cebl sydd ar gael a'r niferoedd cyfatebol.
| Ategolion | Manyleb Cebl (mm²) | Hyd cebl (m) | folt (V) | amp (A) | Pwysau (kg) | Pwysau (kg) | Rhif cyfatebol. |
|---|---|---|---|---|---|---|---|
| Cebl, plwg, soced | 3+1.5 | 9 | 220 | 10 | 9 | 8 | 1 |
| Cebl (heb plwg a soced) | 3+2.5 | 9 | 220 | 10 | 9 | 8 | 1 |
| Cebl, plwg, soced | 3+1.5 | 15 | 220 | 10 | 12 | 9 | 2 |
| Cebl (heb plwg a soced) | 3+1.5+1 | 12 | 380 | 10 | 12 | 9 | 2 |
| Cebl (heb plwg a soced) | 3×2.5+1×1.5 | 12 | 380 | 16 | 12 | 9 | 2 |
| Cebl signal | 6×1 | 12 | 24 | 3 | 11 | 9 | 2 |
| Cebl (heb plwg a soced) | 3×2.5+1×1.5 | 15 | 380 | 16 | 22 | 16 | 3 |
| Cebl (heb plwg a soced) | 3×4+1×2.5 | 15 | 380 | 20 | 23 | 16 | 3 |
| Cebl (heb plwg a soced) | 3×2.5+1×1.5 | 21 | 380 | 16 | 27 | 19 | 4 |
| Cebl (heb plwg a soced) | 3×6+1×1.5 | 15 | 380 | 30 | 27 | 19 | 4 |
| Cebl (heb plwg a soced) | 5+2.5 | 15 | 380 | 16 | 26 | 19 | 4 |
| Cebl (heb plwg a soced) | 3×6+2×4 | 15 | 380 | 30 | 29 | 19 | 4 |
| Cebl (heb plwg a soced) | 12+1.5 | 15 | -- | -- | 10 | 26 | 4 |
| Cebl rhwydwaith | -- | 20 | -- | -- | -- | 20 | 4 |
| Cebl (heb plwg a soced) | 3×2.5+1×1.5 | 30 | 380 | 16 | 34 | 23 | 5 |
| Cebl (heb plwg a soced) | 3×6+1×4 | 23 | 380 | 30 | 36 | 23 | 5 |
| Cebl (heb plwg a soced) | 3×6+1×4 | 25 | 380 | 30 | 37 | 23 | 5 |
| Cebl (heb plwg a soced) | 3×6+2×4 | 20 | 380 | 30 | 36 | 23 | 5 |
| Cebl rhwydwaith | -- | 30 | -- | -- | -- | 24 | 5 |
| Cebl (heb plwg a soced) | 3×2.5+1.5 | 30 | 380 | 16 | 48 | 37 | 7 |
| Cebl (heb plwg a soced) | 5+10 | 20 | 380 | 30 | 64 | 37 | 7 |
| Cebl, fflachlamp weldio | 1×75 | 15 | 90 | 400 | 382 | 367 | 0472 |
| Cebl, fflachlamp weldio | 1×75 | 23 | 90 | 400 | 6441 | - | - |
| Cebl fflat, cebl heb ei gyflenwi | 13+4 | 13 | -- | 20 | 5050 | 4705 | 97630 |
| Cebl (heb plwg a soced) | 36+2 | 470 | 380 | 30 | 6040 | 5824 | 60536 |
Nodyn: Cedwir y ddwy golofn pwysau fel y darperir yn y data technegol gwreiddiol. Mae'r rhifau cyfatebol a gwerthoedd arddull-yn cael eu cadw hefyd heb eu hailddehongli. Cadarnhewch ystyr arfaethedig y meysydd hyn gyda'r cyflenwr neu'r llun technegol cyn eu cyhoeddi fel manylebau dimensiwn.

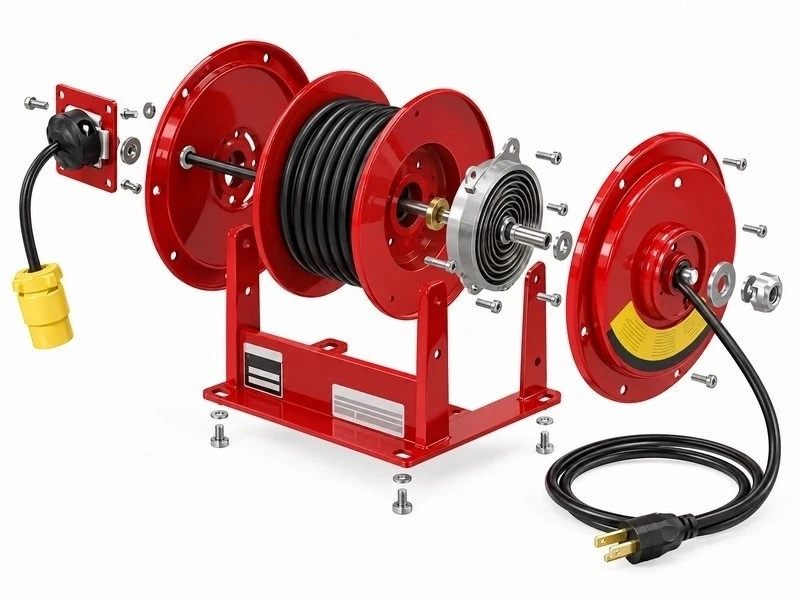

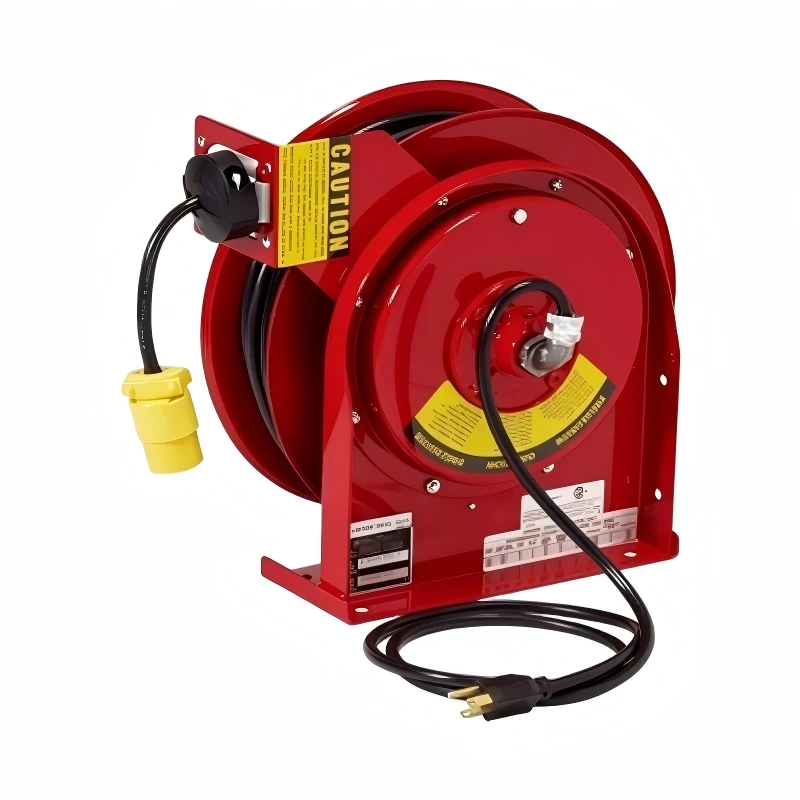

Egwyddor Weithredu a yrrir gan y Gwanwyn-
Mae'r Rîl Cebl Trydan a yrrir gan y Gwanwyn yn defnyddio ynni mecanyddol sydd wedi'i storio i gynorthwyo gyda thynnu cebl yn ôl.
Pan fydd y cebl yn cael ei dynnu allan, mae'r rîl yn cylchdroi ac mae'r gwanwyn mewnol yn cronni tensiwn. Ar ôl i'r cebl gael ei ryddhau, mae'r gwanwyn yn gyrru'r rîl i'r cyfeiriad arall, gan ddod â'r cebl yn ôl i'w safle storio.
Gellir deall y cylch gweithredu fel:
Tynnu → Ymestyn → Defnydd → Rhyddhau → Tynnu'n ôl → Store
Mae'r egwyddor gweithredu mecanyddol hon yn gwneud y rîl yn addas ar gyfer amgylcheddau gwaith lle mae angen ymestyn a dychwelyd ceblau trydanol dro ar ôl tro.
Rheoli Ceblau ar gyfer Meysydd Gwaith
Gall ceblau trydan rhydd feddiannu arwynebedd llawr a gwneud ardaloedd gwaith yn fwy anodd eu trefnu. Mae rîl ôl-dynadwy yn darparu lleoliad pwrpasol ar gyfer storio ceblau tra'n caniatáu i'r gweithredwr gael mynediad i'r hyd cebl gofynnol.
Cyrhaeddiad Gwaith Addasadwy
Gall y gweithredwr ymestyn y cebl o'i safle storio tuag at yr ardal waith. Mae'r cyrhaeddiad gofynnol yn dibynnu ar hyd y cebl a ddewiswyd a'r sefyllfa osod.
Dychwelyd Cebl Awtomatig
Ar ôl i'r cebl gael ei ryddhau, mae mecanwaith y gwanwyn yn helpu i'w ddychwelyd i'r rîl. Mae hyn yn lleihau dirwyn cebl â llaw yn ystod gweithrediad arferol.
Cebl Rhydd Gostyngol
Mae cebl nas defnyddiwyd yn parhau i gael ei glwyfo o amgylch y rîl yn lle cael ei adael ar draws gweithfan, llawr neu ardal offer.
Storio Cebl Canolog
Mae'r rîl yn creu man storio sefydlog ar gyfer y cebl trydanol, a all symleiddio trefniadaeth cebl o amgylch offer a ddefnyddir yn aml.
Opsiynau Cyfluniad Trydanol
Mae'r data sydd ar gael yn cwmpasu sawl ffurfweddiad cebl trydanol, o gymwysiadau cebl signal foltedd is i ffurfweddiadau cebl weldio cyfredol uwch.
Mae enghreifftiau o fewn y manylebau a ddarparwyd yn cynnwys:
- • Cebl signal 24 V gyda 3 A
- • Cyfluniadau 220 V gyda 10 A
- • Cyfluniadau 380 V gyda 10 A, 16 A, 20 A, a 30 A
- • Cebl weldio 90 V gyda 400 A
- • Cyfluniadau cebl rhwydwaith heb foltedd neu gerrynt penodol
Mae'r gwerthoedd hyn yn-benodol i gyfluniad ac ni ddylid eu trin fel graddiad trydanol cyffredinol ar gyfer pob rîl. Dylid cyfateb y cebl, foltedd, cerrynt, cysylltydd, a gofynion cais cyn archebu.
Hyd Cebl a Pellter Gweithio
Mae hyd cebl yn pennu pa mor bell y gall y cysylltiad trydanol gyrraedd o'r pwynt gosod rîl.
Mae'r cyfluniadau a gyflenwir yn cynnwys hyd cebl sy'n amrywio o 9 m i 70 m, yn dibynnu ar y math o gebl a'r cyfluniad cyfatebol.
| Hyd Cebl | Ffurfweddau Enghreifftiol |
|---|---|
| 9 m | Cyfluniadau cebl 220 V |
| 12 m | 380 V a chyfluniadau cebl signal |
| 13 m | Cyfluniad cebl gwastad |
| 15 m | Ffurfweddiadau cebl pŵer a weldio lluosog |
| 20 m | -ffurfweddiadau cysylltiedig â rhwydwaith, pŵer, a weldio |
| 21 m | Cebl pŵer 380 V |
| 23 m | Cebl weldio a chebl 380 V |
| 25 m | Cebl pŵer 380 V |
| 30 m | Pŵer 380 V a chebl rhwydwaith |
| 70 m | Cebl pŵer 380 V |
Mae cyfluniadau cebl hirach yn gofyn am gapasiti rîl priodol a dylid eu gwerthuso ynghyd â diamedr cebl, pwysau, a gofynion gweithredu.
Ategolion ac Opsiynau Cebl
Mae'r ffurfweddiadau sydd ar gael yn cynnwys sawl trefniant affeithiwr. Mae rhai cofnodion yn cael eu cyflenwi â chebl a phlwg/soced, tra bod eraill wedi'u rhestru fel cebl heb blwg a soced.
Mae'r opsiynau a ddarparwyd yn cynnwys:
- • Cebl gyda phlwg a soced
- • Cebl heb blwg a soced
- • Cebl signal
- • Cebl rhwydwaith
- • Cebl weldio gyda fflachlamp weldio
- • Cebl fflat heb gebl wedi'i gyflenwi
Dylai'r dewis o ategolion gyd-fynd â'r offer sy'n cael ei gysylltu a'r gosodiad arfaethedig.

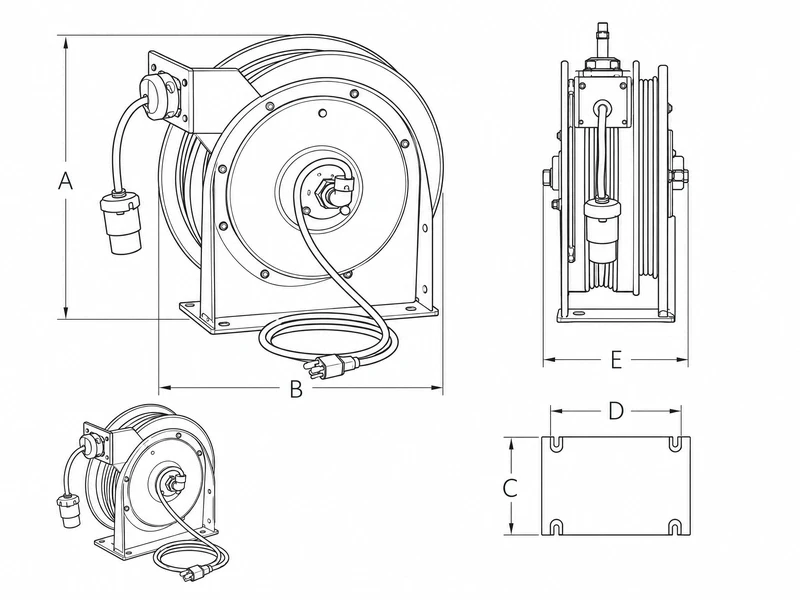

Ystyriaethau Mowntio a Gosod
Mae'r safle mowntio yn dylanwadu ar sut mae'r cebl yn cael ei ymestyn a'i ddychwelyd. Cyn gosod, dylid gwerthuso sefyllfa'r rîl mewn perthynas â'r gweithredwr, yr offer cysylltiedig, a'r gofod gweithio sydd ar gael.
Mae ystyriaethau pwysig yn cynnwys:
- • Arwyneb mowntio a chynhaliaeth
- • Cyfeiriad allanfa cebl
- • Pellter gweithio gofynnol
- • Offer amgylchynol
- • Llwybr symud ceblau
- • Mynediad ar gyfer archwilio a chynnal a chadw
Dylid gosod y rîl fel y gall y cebl symud yn naturiol yn ystod y llawdriniaeth heb ymyrraeth ddiangen gan strwythurau cyfagos.
Ceisiadau
Gellir defnyddio'r Rîl Cebl Trydan a yrrir gan y Gwanwyn mewn amgylcheddau lle mae angen mynd at geblau trydanol dro ar ôl tro a'u dychwelyd i safle storio diffiniedig.
Gweithfannau Diwydiannol
Gall gweithwyr cynhyrchu gael mynediad at bŵer trydanol ar gyfer offer neu offer tra'n cadw cebl nas defnyddiwyd yn drefnus.
Ardaloedd Cynnal a Chadw
Mae timau cynnal a chadw yn aml yn symud rhwng gwahanol safleoedd offer. Gall trefniant cebl ôl-dynadwy ddarparu pwynt cysylltu cyfleus o fewn ardal waith ddiffiniedig.
Gweithdai
Gall gweithdai gydag offer trydanol a ddefnyddir yn aml ddefnyddio riliau cebl i leihau ceblau rhydd o amgylch meinciau a pharthau gweithio.
Ceisiadau Weldio
Mae'r manylebau a gyflenwir yn cynnwys cyfluniadau cebl weldio sydd â sgôr o 90 V a 400 A, gyda hyd ceblau o 15 m a 23 m. Gellir ystyried y ffurfweddiadau hyn ar gyfer cymwysiadau offer weldio cydnaws.
Mannau Peiriannau ac Offer
Gellir hefyd ymgorffori riliau cebl o amgylch peiriannau neu offer lle mae angen ymestyn ceblau trydanol yn ystod y llawdriniaeth a'u storio wedyn.
Canllaw Dewis Cebl
Mae dewis y cyfluniad cywir yn gofyn am wybodaeth drydanol a mecanyddol.
1. Cadarnhewch y Llwyth Trydanol
Gwiriwch foltedd a cherrynt gofynnol yr offer cyn dewis cyfluniad y cebl.
2. Nodi Manyleb y Cebl
Cadarnhewch y fanyleb groestoriadol cebl ofynnol a threfniant dargludydd.
3. Pennu'r Hyd Gofynnol
Mesurwch y pellter rhwng safle'r rîl a'r man gweithio disgwyliedig pellaf.
4. Gwirio Reel Capasiti
Dylai diamedr y cebl, hyd y cebl, a phwysau'r cebl gyd-fynd â chynhwysedd y rîl a ddewiswyd.
5. Cadarnhau Affeithwyr
Penderfynwch a oes angen plwg, soced, tortsh weldio, neu drefniant cysylltiad arall ar y cais.
6. Adolygu'r Amgylchedd Gwaith
Ystyriwch y lleoliad gosod, amlder symudiad cebl, y gofod mowntio sydd ar gael, a'r offer cyfagos.
Pwyntiau Cynnal a Chadw a Gweithredu
Mae archwiliad arferol yn helpu i nodi problemau cebl neu fecanyddol cyn iddynt effeithio ar weithrediad arferol.
Mae'r pwyntiau arolygu a argymhellir yn cynnwys:
- • Wyneb cebl a chyflwr inswleiddio
- • Cyflwr y plwg a'r soced
- • Cyflwr dirwyn cebl
- • Ymddygiad dychwelyd y gwanwyn
- • Tai rîl
- • Cydrannau mowntio
- • Cysylltiadau trydanol
Dylid defnyddio'r cebl o fewn ei amodau trydanol a mecanyddol penodedig. Dylid archwilio ceblau wedi'u difrodi, cysylltwyr, neu symudiad rîl annormal cyn parhau i'w defnyddio.
Ffurfweddiad ar gyfer OEM a Gorchmynion Prosiect
Efallai y bydd angen gwahanol gyfuniadau cebl ar wahanol beiriannau a systemau trydanol. Am y rheswm hwn, dylai caffael prosiect ddechrau gyda gwybodaeth dechnegol gyflawn yn hytrach na dewis rîl yn seiliedig ar hyd cebl yn unig.
Gall prynwyr ddarparu:
- • Manyleb cebl
- • Hyd cebl gofynnol
- • Foltedd
- • Cyfredol
- • Gofynion cysylltwyr
- • Dull gosod
- • Amgylchedd gwaith
- • Maint gofynnol
- • Gwybodaeth am offer neu luniadau
Gellir adolygu'r wybodaeth hon i nodi'r cyfluniad priodol o'r ystod dechnegol sydd ar gael.
Gwiriadau Gweithgynhyrchu ac Ansawdd
Ar ôl i'r cyfluniad gael ei gadarnhau, gall y cynhyrchiad fynd rhagddo yn unol â'r gofynion cebl a rîl a ddewiswyd.
- • Cadarnhad Technegol:Mae manylebau cebl, hyd, gofynion trydanol, ategolion, a gwybodaeth gosod yn cael eu hadolygu.
- • Paratoi Cydran:Mae'r cydrannau rîl gofynnol, cebl, cysylltwyr, ac ategolion penodedig eraill yn cael eu paratoi yn unol â'r cyfluniad a gadarnhawyd.
- • Cynulliad:Mae'r cebl a'r cydrannau cysylltiedig yn cael eu cydosod â'r mecanwaith rîl yn unol â'r gofynion cymeradwy.
- • Arolygiad Swyddogaethol:Mae'r cynulliad gorffenedig yn cael ei wirio am weindio cebl, ymddygiad tynnu'n ôl, cyflwr y cynulliad, a gofynion eraill y cytunwyd arnynt.
- • Pacio Terfynol:Mae cynhyrchion yn cael eu paratoi i'w cludo yn unol â maint archeb a gofynion cludo.
Mae rheoli ansawdd trwyadl yn sicrhau cysondeb cynnyrch ar gyfer ail-archebion caffael.
Pam Defnyddio Dyluniad a yrrir gan y Gwanwyn-?
Mae mecanwaith sy'n cael ei yrru gan y gwanwyn yn darparu ffordd ymarferol o reoli ceblau sy'n cael eu hymestyn a'u storio dro ar ôl tro. Yn lle dirwyn y cebl cyfan â llaw ar ôl pob llawdriniaeth, mae'r gwanwyn mewnol yn cynorthwyo gyda'r symudiad dychwelyd.
Gall y dyluniad helpu i ddarparu:
- • Tynnu cebl awtomatig
- • Storio cebl diffiniedig
- • Cyrhaeddiad gweithio mwy hyblyg
- • Cebl rhydd llai o amgylch offer
- • Mynediad cyfleus ar gyfer gweithrediadau ailadroddus
Mae'r addasrwydd gwirioneddol yn dibynnu ar baru'r rîl â'r cebl trydanol ac amodau gwaith y cais.
Gwybodaeth Caffael
Mae'r ffurfweddiadau sydd ar gael yn cwmpasu gwahanol fanylebau cebl, hyd, graddfeydd trydanol, ategolion, a rhifau cyfatebol. Mae hyn yn rhoi nifer o opsiynau i brynwyr wrth nodi rîl ar gyfer offer trydanol neu gymwysiadau diwydiannol.
Ar gyfer dyfynbris, argymhellir darparu'r fanyleb cebl ofynnol, hyd, foltedd, cerrynt, ategolion, maint, a gwybodaeth gosod. Lle mae'r cais yn ymwneud ag offer weldio, integreiddio peiriannau, neu systemau trydanol arbenigol eraill, gellir darparu lluniadau technegol neu wybodaeth am offer hefyd ar gyfer adolygu cyfluniad.
FAQ
Beth yw rîl cebl trydan a yrrir gan y gwanwyn?
Mae'n ddyfais storio a rheoli cebl sy'n defnyddio mecanwaith gwanwyn i gynorthwyo gyda thynnu cebl trydanol yn ôl ar ôl iddo gael ei ymestyn.
Pa hyd ceblau sydd ar gael?
Mae'r data technegol a gyflenwir yn cynnwys cyfluniadau o 9 m hyd at 70 m, yn dibynnu ar y math o gebl a'r cyfluniad cyfatebol.
Pa raddfeydd trydanol sydd wedi'u rhestru?
Mae'r data a gyflenwir yn cynnwys ffurfweddiadau 24 V, 220 V, 380 V, a 90 V, gyda gwerthoedd cyfredol yn amrywio o 3 A i 400 A yn dibynnu ar y cymhwysiad cebl.
A yw plygiau a socedi wedi'u cynnwys?
Rhestrir rhai ffurfweddiadau gyda chebl, plwg, a soced, tra bod eraill wedi'u nodi fel cebl heb blwg a soced. Dylid cadarnhau'r cyfluniad affeithiwr gofynnol wrth archebu.
A oes ffurfweddiadau cebl weldio ar gael?
Oes. Mae'r data a gyflenwir yn cynnwys cebl weldio gyda fflachlamp weldio, gan ddefnyddio manyleb cebl 1 × 75, gyda chyfluniadau 90 V a 400 A ar hyd 15 m a 23 m.
A ellir ffurfweddu cebl rhwydwaith?
Mae cyfluniadau cebl rhwydwaith wedi'u cynnwys yn y data technegol a gyflenwir, gyda hyd o 20 m a 30 m. Mae foltedd a cherrynt yn cael eu dangos fel rhai amhenodol ar gyfer y cofnodion hyn.
Sut ddylwn i ddewis cyfluniad?
Cadarnhewch fanyleb y cebl, hyd gofynnol, foltedd, cerrynt, ategolion, amodau gosod, ac amgylchedd y cais yn gyntaf. Yna gellir paru'r manylion hyn â'r ffurfweddau rîl sydd ar gael.
