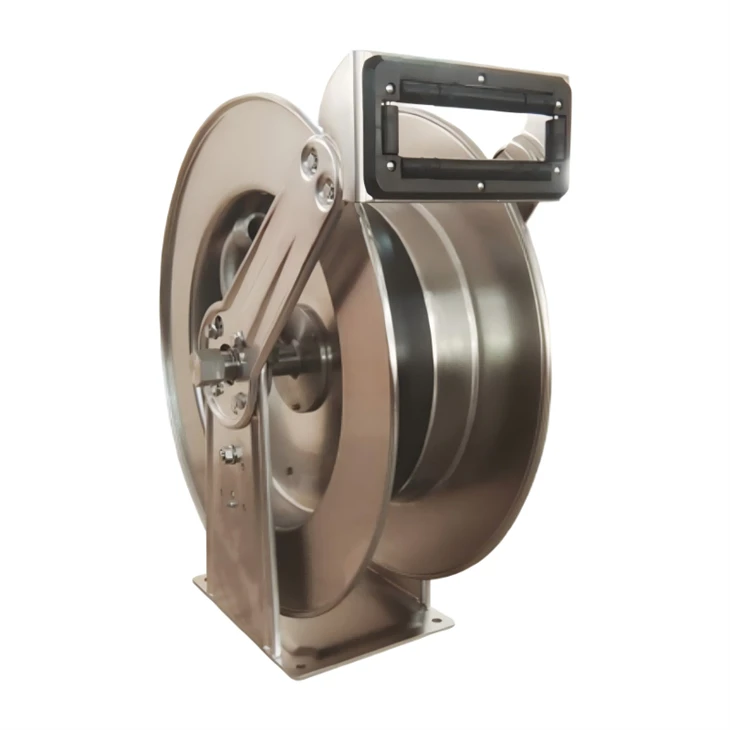

Rîl Pibell Di-staen

Darllenwch y Fanyleb O'r Hose Outward

Y pibell yw un o'r mannau cychwyn mwyaf defnyddiol wrth adolygu'r ffurfweddiadau sydd ar gael.

Mae'r data a gyflenwir yn cynnwys cyfuniadau tri dimensiwn pibell:

Mae'r dimensiynau hyn yn cael eu paru â gwahanol feintiau cysylltiad a hyd pibell.

Y bibell restredig lleiaf yw 13 × 19 mm, tra bod y mwyaf yn 25 × 35 mm. Y cyfluniad canolradd yw 19 × 30 mm.

Mae'r dilyniant hwn yn ddefnyddiol wrth gymharu gofynion ffisegol gwahanol systemau pibelli cyn ystyried dimensiynau'r rîl.

Mae Hyd yn Newid y Cyrhaeddiad Gweithio

Mae tri hyd pibell wedi'u cynnwys yn y manylebau a gyflenwir:

15 m, 23 m, a 30 m.

• • Mae'r opsiwn 30 m yn ymddangos gyda'r cyfluniad pibell 13 × 19 mm.
• • Mae'r hyd 15 m ar gael gyda chyfluniadau pibell 19 × 30 mm a 25 × 35 mm.
• • Mae'r opsiwn 23 m wedi'i restru gyda'r pibell 19 × 30 mm.

Dylid ystyried hyd pibell yn ôl y pellter rhwng y safle rîl sefydlog a'r pwynt gweithredu arfaethedig. Mae pibell hirach yn darparu cyrhaeddiad gwaith gwahanol, ond mae angen iddo gael ei gynnwys hefyd gan y cyfluniad rîl cyfatebol.

Mae Pwysedd a Thymheredd yn Bwyntiau Dewis Ar Wahân

Mae'r data a ddarparwyd yn nodi tair lefel pwysau uchaf:

• • 37 bar
• • 38 bar
• • 42 bar

Mae'r pwysau rhestredig uchaf yn gysylltiedig â chyfluniad pibell 25 × 35 mm.

Mae tymheredd wedi'i nodi ar wahân, gyda thymheredd uchaf o 99 gradd.

Ni ddylid trin y ddau werth hyn fel dangosyddion cyfnewidiol. Mae pwysau yn ymwneud â gofyniad pwysau'r system bibell, tra bod tymheredd yn nodi'r terfyn tymheredd uchaf a nodir.

Dylid cadarnhau'r union ffurfweddiad yn erbyn y fanyleb gyflawn cyn ei brynu.

Dimensiynau Cysylltiad Dilynwch y Ffurfweddiad

Mae gwybodaeth CNPT yn rhoi gwahaniaeth clir arall rhwng y fersiynau sydd ar gael.

• • Ar gyfer y pibell 13 × 19 mm, mae gan y rîl allfa fenywaidd 1/2 NPT a 1/2 cilfach gwrywaidd NPT.
• • Ar gyfer y pibell 19 × 30 mm, mae'r ddau faint cysylltiad yn 3/4 NPT.
• • Ar gyfer y pibell 25 × 35 mm, mae'r cysylltiadau'n cynyddu i 1 CNPT.

Ar gyfer gosodiad newydd neu osodiad newydd, dylid gwirio'r manylion cysylltu hyn yn erbyn y bibell baru neu'r rhyngwyneb offer.

rîl pibell di-staen Adeiladu yn y Man Gwaith

Daw'r deunydd rîl yn berthnasol unwaith y gosodir yr offer yn ei amgylchedd gweithredu gwirioneddol.

Mae gan orsaf bibell ger gweithgareddau golchi, mannau llaith, neu offer sy'n cael ei lanhau'n aml amodau amgylchynol gwahanol i un sydd wedi'i lleoli mewn ystafell storio sych.

Felly gellir ystyried dur di-staen pan fo angen i'r strwythur rîl agored weddu i amgylchedd gwaith lle mae lleithder a glanhau arferol yn rhan o weithrediad arferol.

Dylai'r deunydd gael ei werthuso o hyd ochr yn ochr â'r tymheredd gweithredu, pwysau, manyleb pibell, ac amodau gosod. Nid yw dewis deunydd ynddo'i hun yn pennu a yw cyfluniad yn addas ar gyfer system bibell benodol.

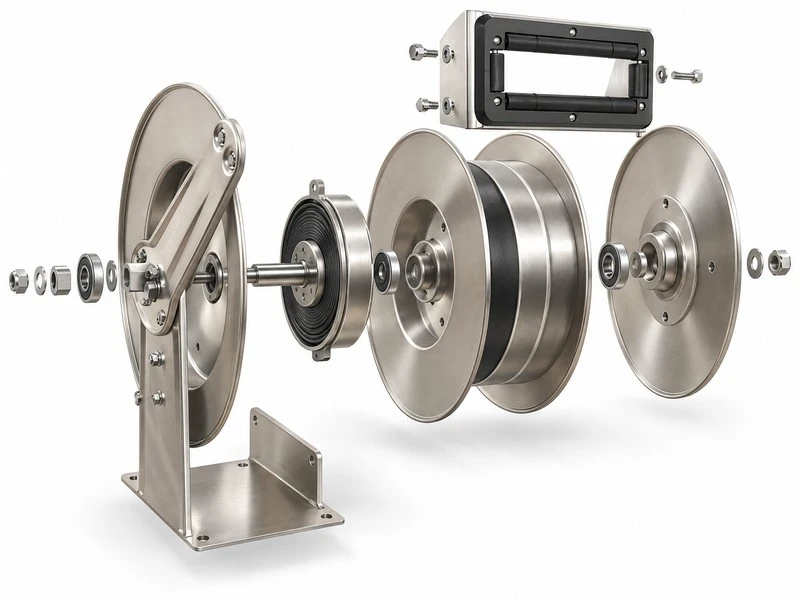

Y Tri Dimensiwn Fersiwn

Mae'r wybodaeth lluniadu a gyflenwir yn nodi rhif tri maint.

Mae A a B yn aros ar 645 mm a 610 mm yn y drefn honno ar draws y tair fersiwn.

Mae'r newidiadau'n digwydd yn y cyfeiriadau dimensiwn sy'n weddill.

• • Maint Na. 1 sydd â'r dimensiynau C, D, E, ac F lleiaf a restrir.
• • Mae Maint Na. 2 yn cynyddu C a D i 267 mm a 200 mm, gydag E yn 330 mm ac F yn 264 mm.
• • Mae Maint Na. 3 yn cadw C, D, ac F ar yr un gwerthoedd â Maint Rhif. 2 ond yn cynyddu E i 400 mm.

Dylid gwirio'r dimensiynau hyn yn erbyn y gofod gosod sydd ar gael cyn dewis y maint cyfatebol.

Manyleb Dechnegol Llawn

Mae'r tabl canlynol yn cadw'r data a ddarparwyd, gan gynnwys cofnodion ailadroddus gyda gwerthoedd pwysau gwahanol.

Tymheredd Uchaf: 99 gradd

Nid yw'r rhesi ailadroddus wedi'u huno na'u cyfartaleddu oherwydd bod y ffynhonnell a gyflenwir yn cynnwys gwerthoedd pwysau ar wahân.

Beth mae'r Rhifau yn ei olygu ar gyfer Gosod

Gellir gweld y fanyleb mewn tair haen.

• • Pibell - haen gyntaf:Mae'r diamedr mewnol ac allanol yn pennu dimensiynau sylfaenol y bibell.
• • Cysylltiad system ail haen -:Mae allfa a mewnfa CNPT yn nodi'r trefniant cysylltu.
• • Gosodiad ffisegol trydedd haen -:Mae dimensiynau Maint Rhif ac A-F yn pennu'r gofod sydd ei angen ar gyfer y cynulliad rîl.

Mae hyn yn golygu y dylai cais am ddyfynbris gynnwys y gofynion gweithredu a'r gofynion gosod ffisegol yn ddelfrydol.

Er enghraifft, nid yw pennu "pibell 30 m" yn unig yn nodi'r cyfluniad cyflawn. Mae angen sefydlu diamedr pibell, pwysau, maint cysylltiad, a dimensiynau rîl cymwys o hyd.

Enghreifftiau o Gyfluniad O'r Ystod Cyflenwir

Rîl Pibell Di-staen ar gyfer Cyflenwad Offer Tân

Mae'r cynnyrch yn eistedd o fewn ystod gweithgynhyrchu offer tân ehangach yn Ningbo Xinhao Fire Fighting Equipment Co, Ltd.

Yn ôl tudalen Amdanom Ni swyddogol y cwmni, sefydlwyd Xinhao Fire yn 2016 ac mae'n cynhyrchu diffoddwyr tân ac offer ymladd tân. Mae ei ystod cynnyrch yn cynnwys pibellau tân, riliau pibell tân, cypyrddau pibell tân, monitorau tân, falfiau hydrant tân, nozzles tân, ac offer amddiffyn tân eraill.

Mae'r cwmni'n nodi bod ei gyfleusterau cynhyrchu yn cynnwys 8 peiriant lluniadu dwfn, 1 peiriant lluniadu dwfn awtomatig, 6 pheiriant weldio, llinell gynhyrchu peintio, llinell gynhyrchu llenwi, offer trin wyneb, 3 pheiriant profi pwysau hydrolig ac aer, offer caboli, ac offer gofannu.

Mae ei wybodaeth Amdanom Ni hefyd yn disgrifio gweithrediad cynhyrchu a dosbarthu a gefnogir gan bersonél rheoli a thechnegol sydd â phrofiad ym maes diogelu rhag tân, ynghyd â phrosesau-rheoli ansawdd ac ar ôl-werthu. Mae'r cwmni'n nodi bod ei gynhyrchion wedi pasio ardystiad system ansawdd ISO9001 a'i fod wedi cael Tystysgrif Cymeradwyaeth Math o Ansawdd a gyhoeddwyd gan Weinyddiaeth Diogelwch Cyhoeddus Tsieina ar gyfer asesiad cydymffurfiaeth cynhyrchion diogelu rhag tân.

Mae'r cefndir hwn yn berthnasol pan fo'r bibell ddŵr yn cael ei phrynu fel rhan o raglen offer amddiffyn rhag tân ehangach yn hytrach nag fel elfen unigol.

Dewis y Configuration Without Guesswork

Gall adolygiad ymarferol o fanyleb ddilyn y dilyniant hwn:
